Sprzęgło i jego regulacja w wiertnicach WT112 i WT202

Sprawdź, jak działa sprzęgło w najpopularniejszych modelach wiertnic ręcznych WT112 i WT202. Wskazujemy objawy niewłaściwej pracy sprzęgła, a także opisujemy krok po kroku jak należy przeprowadzić regulację jego pracy.

Sprzęgło w wiertnicach WT112 i WT202

W modelach wiertnic WABROTECH WT112 i WABROTECH WT202, przeznaczonych do wiercenia w betonie, zastosowano sprawdzone sprzęgło mechaniczne. To standardowe rozwiązanie, spotykane również w innych urządzeniach z tej kategorii cenowej. Sprzęgło składa się z zestawu podkładek i zębatek, skręconych na wałku z odpowiednią siłą. Gdy moment obrotowy wrzeciona przekroczy ustawioną wartość, podkładki zaczynają się ślizgać względem zębatek, przerywając napęd wiertła. Należy jednak pamiętać, że zadaniem sprzęgła jest głównie ochrona maszyny – a nie użytkownika.

Mechanizm sprzęgła i jego działanie

• Budowa - podkładki cierne + zębatki zamocowane na wspólnym wałku.

• Zasada - po przekroczeniu progu momentu obrotowego następuje kontrolowane ślizganie, chroniące przekładnię.

• Ograniczenie - sprzęgło zabezpiecza maszynę, nie użytkownika!

Statyw czy praca “z ręki”?

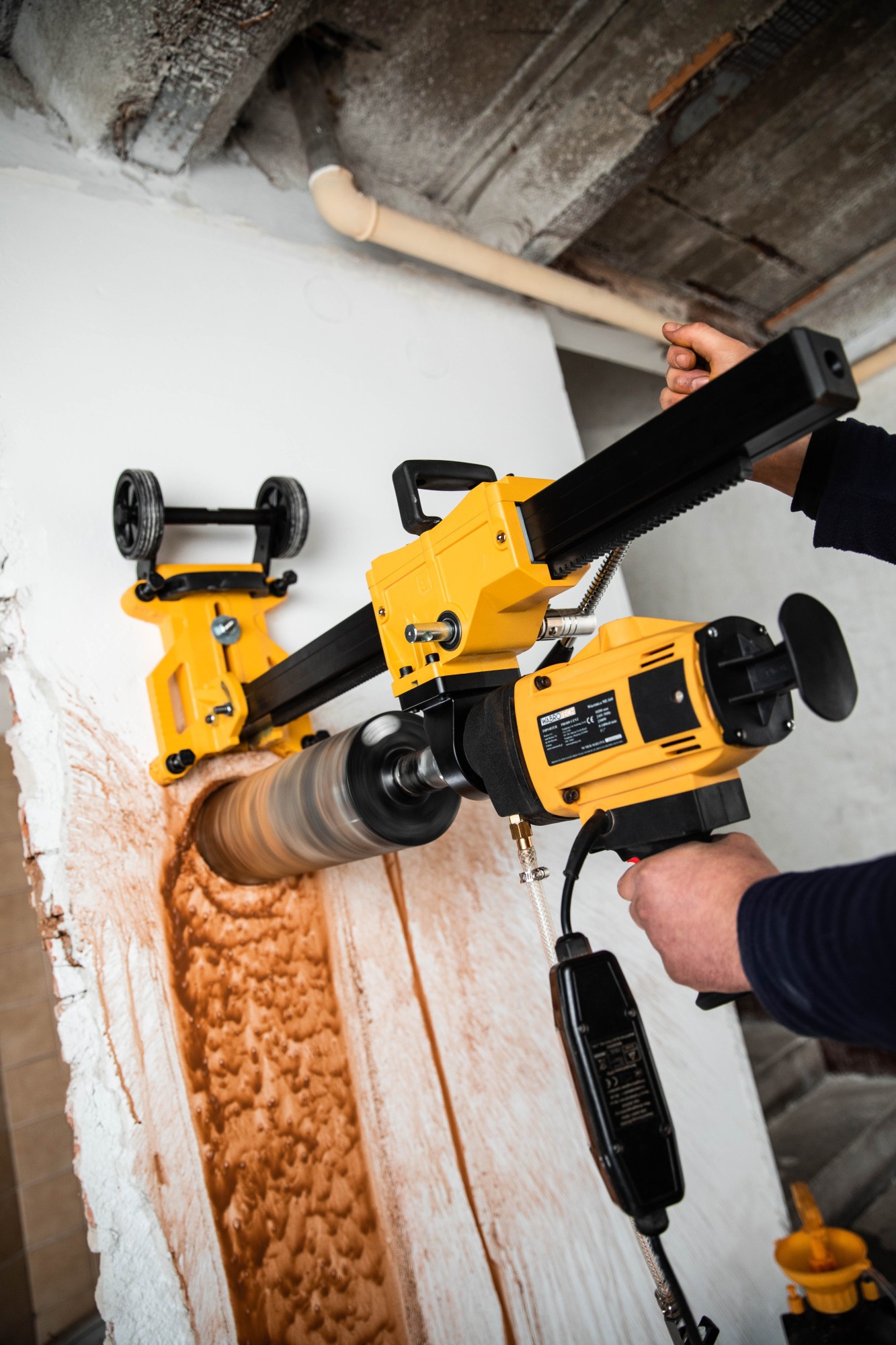

• Na statywie - siła wiercenia przenoszona jest w całości na konstrukcję statywu, więc użytkownik nie odczuwa momentu zadziałania sprzęgła.

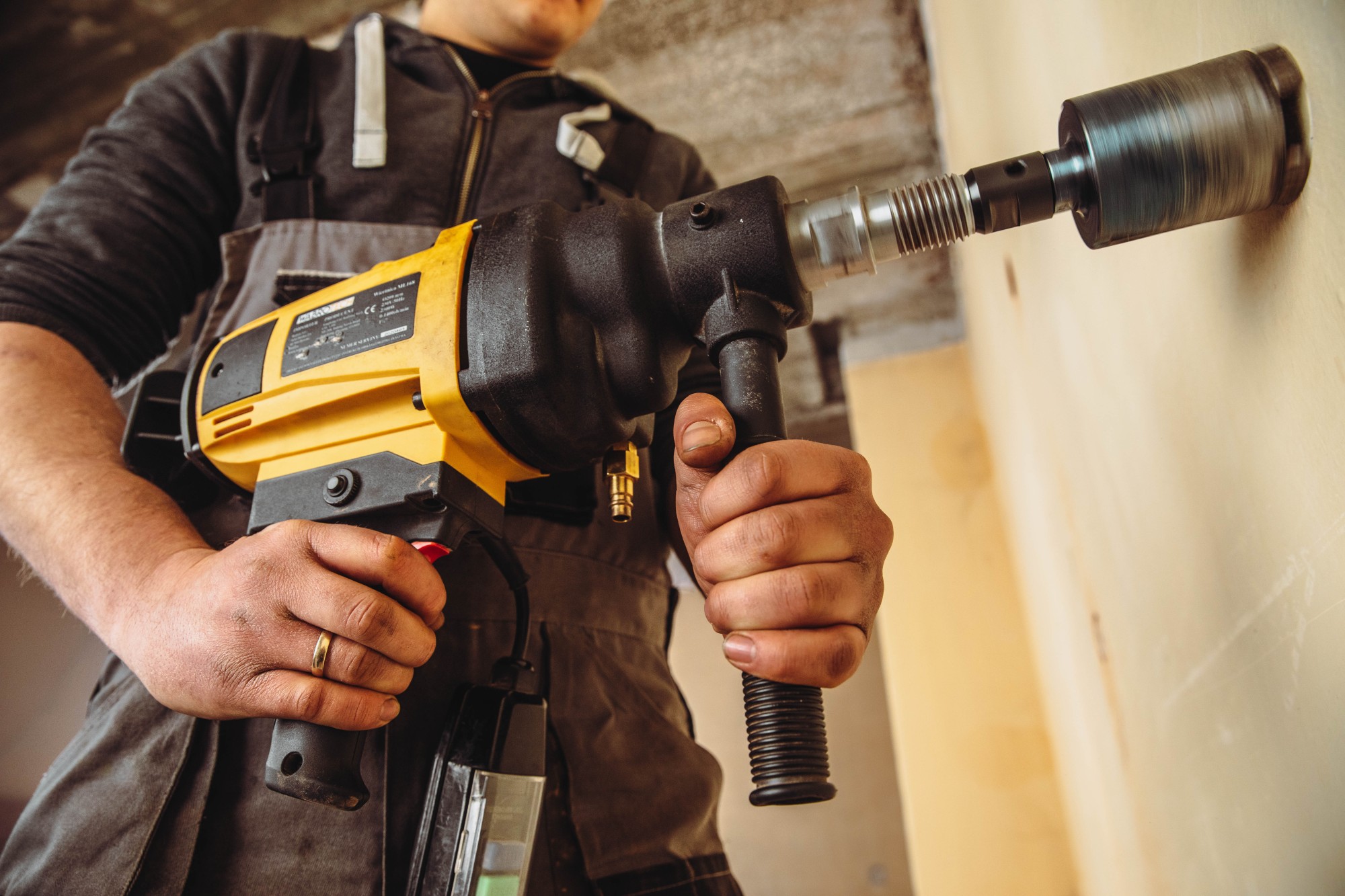

• Z ręki - przed aktywacją sprzęgła wiertnica może zablokować się w materiale – to naturalny efekt przenoszenia oporu bezpośrednio na operatora.

• Rekomendacja - zawsze, gdy to możliwe, montuj wiertnicę na statywie – zwłaszcza przy otworach powyżej Ø 82 mm, gdy ciężar połączony z momentem obrotowym staje się dużym obciążeniem dla ręki.

Objawy niewłaściwej pracy sprzęgła

1. Silnik pracuje, wrzeciono stoi?
Najprawdopodobniej sprzęgło poluzowało się po wielokrotnym zadziałaniu, pojawiły się luzy między podkładkami a zębatkami.

2. Ciche zatrzymanie wiertła?
Wiertło zatrzymuje się bez szarpnięcia, silnik nadal pracuje – oznacza zbyt luźne sprzęgło.

3. Brak reakcji sprzęgła przy niewielkim oporze?
Sprzęgło dokręcone zbyt mocno, co może prowadzić do przeciążeń przekładni.

W takich sytuacjach regulacja sprzęgła jest niezbędna – można ją wykonać samodzielnie, dysponując podstawowymi narzędziami i umiejętnościami majsterkowicza.

Regulacja sprzęgła – instrukcja krok po kroku

WT112

• Odłącz urządzenie od źródła zasilania.

• Zamocuj wiertnicę w imadle, wrzecionem w dół.

• Odkręć cztery śruby obudowy przekładni kluczem imbusowym 5 mm.

• Rozdziel obudowę w miejscu tarczy łożyskowej.

• Zdejmij podkładkę dystansującą z wałka sprzęgła i wyjmij wałek.

• Wstępnie oczyść wałek z nadmiaru smaru.

• Zamocuj wałek w imadle, zabezpieczając zęby drewnianymi klockami.

• Reguluj nakrętkę sprzęgła kluczem płaskim 19 mm, co pół obrotu sprawdzając odpowiedni opór.

• Dla precyzji użyj klucza dynamometrycznego i dokręć nakrętkę momentem 25–30 Nm.

• Złóż urządzenie, przetestuj sprzęgło i – w razie potrzeby – popraw regulację ćwierć obrotu klucza aż do uzyskania właściwej charakterystyki.


Instrukcja krok po kroku w formie video poniżej:

WT202

• Odłącz wiertnicę od zasilania i zamocuj ją wrzecionem skierowanym w dół, najlepiej w imadle.

• Odkręć cztery śruby obudowy przekładni kluczem imbusowym 5 mm.

• Rozdziel obudowę w miejscu połączenia tarczy łożyskowej z przekładnią.

• Wyjmij wałek sprzęgła i oczyść go z nadmiaru smaru.

• Zamocuj wałek w imadle, używając drewnianych klocków do ochrony zębów.

• Dokręć lub poluzuj nakrętkę sprzęgła kluczem płaskim 19 mm, wykonując regulację w odstępach pół obrotu i sprawdzając opór.

• Alternatywnie użyj klucza dynamometrycznego i dokręć nakrętkę momentem 12–15 Nm.

• Złóż wiertnicę w odwrotnej kolejności i przetestuj działanie sprzęgła.

• Jeśli potrzeba korekty, powtórz regulację, zmniejszając lub zwiększając dokręcenie o ćwierć obrotu, aż do uzyskania płynnej pracy.

Instrukcja krok po kroku w formie video poniżej:

Podsumowanie

Po poprawnej regulacji upewnij się, że wszystkie śruby i nakrętki są dokręcone, a sprzęgło działa płynnie. Przetestuj maszynę na niewielkim obciążeniu, aby zweryfikować ustawienia. Dzięki regularnej konserwacji i okresowej kontroli sprzęgła zapewnisz sobie bezpieczną i wydajną pracę.

Jako producent oferujemy pełne wsparcie również po okresie gwarancyjnym. Dysponujemy magazynem części zamiennych, nawet do modeli wycofanych z asortymentu. W razie pytań lub potrzeby pomocy technicznej zapraszamy do kontaktu!
